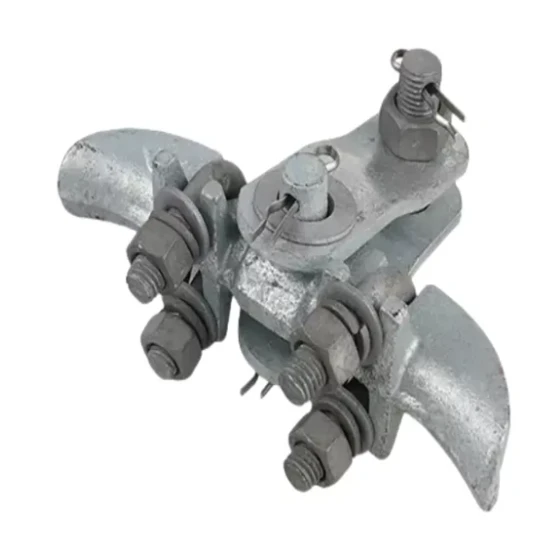

Teknik Özellikler

Parametre	Tipik Spesifikasyon Aralığı
Modeli Serisi	CGU, CGH, XGU, XGF, XGH, XGJ vb.
Geçerli İletken Kesiti-	16 mm² ~ 1250 mm² (ACSR / AAAC / ACS)
Arıza Yükü	40 kN / 70 kN / 100 kN / 120 kN / 160 kN / 210 kN / 300 kN
Kavrama Kuvveti	İletken hesaplanan kopma yükünün %18 ~ %24'üne eşit veya daha büyük (modele bağlı olarak)
Maksimum Dönme Açısı	Tipik olarak 25 derece ~ 45 derece (çatallı-tipi kelepçeler için)
Çalışma Sıcaklığı	-40 derece ~ +90 derece

Modeli	Evrensel Tasarım Modeli	Uygulanabilir kablo aralığı(mm)sargılı	Ana boyutlarmml			Nominal imha yükü (kN)	Ağırlık(kg)(kg)
			H	L	R
XGU-1	XGZ-4009M	5.0-7.0	82	180	4	40	1.4
XGU-2	XGZ-4014M	7.1-13.0	82	200	7	40	1.8
XGU-3	XGZ-4022M	13.1-21.0	102	220	11	40	2
XGU-4		21.1-26.0	110	250	13.5	40	3

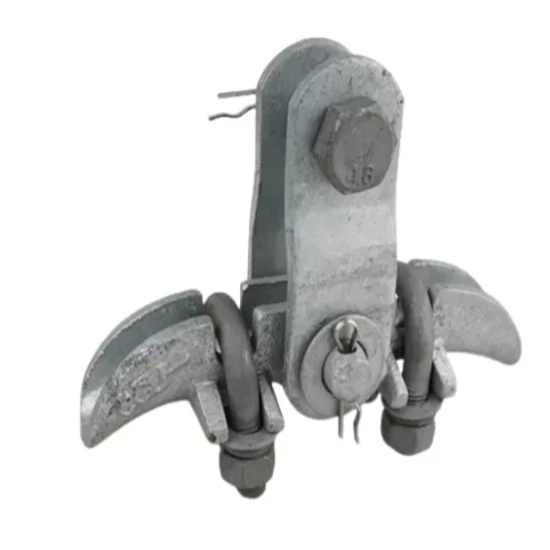

Yapısal Boyutlar

(Örnek olarak XGU-1)

Toplam Uzunluk: yaklaşık 280 mm

Gövde Genişliği: yaklaşık 60mm

Asma Plaka Delik Aralığı: 16mm/18mm/20mm (farklı boyunduruk plakalarıyla uyumlu)

Ağırlık: yaklaşık 1,2 kg ila 8,5 kg (teknik özelliklere göre değişir)

Ürün Özellikleri ve Önemli Noktalar

Yapısal Özellikler

Gövde Tasarımı: Aerodinamik gövde tasarımı rüzgar direncini ve korona deşarjını azaltır

Döner Mekanizma: İletkenlerin rüzgarın etkisi ve sıcaklık değişimleri altında serbestçe sallanmasına olanak tanıyarak mekanik gerilimi ortadan kaldırır

Üç-Noktadan Sıkıştırma: Bazı modeller, eşit kavrama kuvveti dağıtımı için gövde artı çift baskı plakası yapısını benimser

Gevşemeyi-Önleyen Tasarım: Güvenilir-gevşemeyi önleme performansı için kamalı pimli oluklu somunlar veya kendinden-kilitlenen somunlar kullanılır

Temel Teknik Noktalar

Kavrama Kuvveti Optimizasyonu: Sonlu elemanlar analizi, iletkenlere zarar vermeden eşit kavrama kuvveti sağlamak için gövde eğrilik yarıçapını optimize eder

Malzeme Seçimi: Yüksek-mukavemetli alüminyum alaşım (6061-T6 gibi), korozyon direnci sağlarken geleneksel dökme demire kıyasla ağırlığı %30 ila %40 azaltır

Enerji Tasarrufu: Alüminyum alaşımlı malzeme histerezis kaybını ve girdap akımı kaybını azaltır

Korona Önleyici-Tasarım: Büyük-kesitli iletken kelepçeleri, derecelendirme halkası tasarımına veya artırılmış eğrilik yarıçapına sahiptir

Uyumluluk: Çeşitli yalıtkan dizi türlerine uyarlanabilir (tekli, çiftli, V-dizi)

Performans Avantajları

Güvenlik faktörü 2,5'a eşit veya daha büyük olan yüksek mekanik dayanım

Minimum sıcaklık artışıyla düşük elektrik temas direnci

Özel sıkma ekipmanı gerektirmeden rahat kurulum

Uzun-bakım gerektirmeyen dönem (genellikle 15 ila 20 yıl)

Kurulum Süreci

Kurulum

01.

Kurulum Öncesi-Hazırlık

Model Doğrulaması: Kelepçe modelinin iletken spesifikasyonlarına uyduğunu doğrulayın (seçim tablosuna bakın)

Görsel İnceleme: Gövdeyi ve baskı plakalarını çatlak, deformasyon ve sağlam galvaniz kaplama açısından kontrol edin

Temizleme İşlemi: İletken yüzeyindeki oksit tabakasını ve kiri temizleyin (özellikle bağlantı kovanlarının yakınında)

02.

Kurulum Adımları

Adım 1: Kelepçe Bileşenlerini Birleştirin

U-cıvata kelepçesini veya askı plakasını gövdeye bağlayın

Baskı plakalarını ve tespit cıvatalarını takın (henüz sıkmayın)

Adım 2: İletken Konumlandırma

İletken ile gövde arasında temiz temas yüzeyi sağlayacak şekilde iletkeni gövde oluğuna yerleştirin

Büyük-bölümlü iletkenler için, yardımcı konumlandırma amacıyla çekme halatı kullanın

Adım 3: Baskı Plakasının Kurulumu

Baskı plakasını kapatın ve cıvataları takın

Her iki tarafta eşit boşluk sağlamak için somunları simetrik olarak sıkın

Adım 4: Sıkma Torku

Standart torka göre sıkmak için tork anahtarı kullanın (tipik değerler: teknik özelliklere bağlı olarak 40N·m ila 120N·m)

Kamalı pimleri veya gevşemeyi önleyici-rondelaları takın, çatallı pimleri 60 ila 90 derece bükün

Adım 5: Asılı Nokta Bağlantısı

Kelepçe asma plakasını yalıtkan ip boyunduruk plakasına veya kule asma noktasına bağlayın

Tüm bağlantı noktalarının sıkışmadan serbestçe döndüğünden emin olun

Kurulum Önlemleri

Kavrama Doğrulaması: Kurulumdan sonra iletken kaymasını kontrol edin (%10 RTS gerilim testi uygulayın)

Elektriksel Açıklık: Kelepçe ile kule bileşenleri veya diğer faz iletkenleri arasında yeterli güvenlik mesafesi olduğundan emin olun

Koruma Önlemleri: Aşınmayı önlemek için gerektiğinde iletken-kelepçe temas noktasına alüminyum bağlama bandı sarın

Uygulama Kapsamı

Havai İletim Hatları: 10kV'tan 1000kV'a kadar voltaj seviyelerindeki düz kuleler için askı dizileri

Dağıtım Hatları: 0,4kV'tan 35kV'a kadar havai yalıtımlı hatlar (yalıtım kapaklarıyla birlikte kullanılır)

Büyük Geçiş Projeleri: Yangtze Nehri geçişleri, körfez geçişleri vb. (güçlendirilmiş veya özel olarak tasarlanmış kelepçeler kullanılarak)

Ağır Buz Alanları: Ek ağırlık çekiçleri veya büyük-tonajlı kelepçelerle kullanılır

Kuvvetli Rüzgar Bölgeleri: Rüzgar-yönlendirici süspansiyon kelepçeleri (XGF serisi gibi)

Kalite Kontrol ve Sertifikalar

Fabrika Kabul Testleri

Test Kategorisi	Denetim İçeriği	Yöntem Standardı
Görsel Muayene	Yüzey kalitesi, boyut toleransları, çinko kaplama bütünlüğü	Görsel / Ölçme aletleri
Boyutsal Muayene	Çizim gereksinimlerine uygun kritik boyutlar	GB/T 1804
Mekanik Yük Testi	Kalıcı deformasyon olmadan 1 dakika süreyle 1,2× nominal yük	GB/T 2317.1
Kavrama Kuvveti Testi	Gerçek kavrama kuvveti Belirtilen değerden büyük veya ona eşit	GB/T 2317.3
Çinko Kaplama Denetimi	Kalınlık Belirtilen değerden büyük veya ona eşit (tipik olarak 65 μm'den büyük veya eşit), yapışma testi	GB/T 2694
Sertlik Testi	Alüminyum alaşımı: HB 95'ten büyük veya ona eşit; Dökme çelik: HB 170'ten büyük veya ona eşit	GB/T 231

Sertifikasyon Sertifikaları

Zorunlu Ulusal Sertifikasyon: CCC Sertifikasyonu (varsa)

Endüstri Sertifikasyonu: Elektrik Enerjisi Endüstrisi Enerji Hattı Ekipmanı Kalite Kontrol ve Test Merkezinden Test Raporları

Uluslararası Standart Belgelendirmesi: ISO 9001 Kalite Yönetim Sistemi, ISO 14001 Çevre Yönetim Sistemi

Tip Test Raporları: Ulusal Tel ve Kablo Kalitesi Denetleme ve Muayene Merkezi

Şebeke Erişim İzni: State Grid Corporation / Çin Güney Güç Şebekesi Tedarikçisi Yeterlilik ve Yetenek Doğrulama Sertifikası

Sertifikalar

{0}Satış Sonrası Hizmet

Garanti Taahhüdü

Garanti Süresi: Teslimat tarihinden itibaren 12 ila 18 ay veya devreye alma tarihinden itibaren 12 ay (hangisi önce gelirse)

Garanti Kapsamı: Malzeme veya üretim süreci kusurlarından kaynaklanan arızalar için ücretsiz değiştirme veya onarım

Garanti İstisnaları: Yanlış kurulum, aşırı yükleme veya mücbir sebeplerden kaynaklanan hasarlar

Teknik Destek

Seçim Danışmanlığı: İletken-kelepçe eşleştirme seçimi hesaplama belgelerini sağlayın

Yerinde-Servis: Büyük projeler için-yerinde kurulum rehberliği için teknik personel mevcuttur

Teknik Eğitim: Müşterilere kurulum teknikleri ve muayene yöntemleri konusunda eğitim verin

Arıza Analizi: Arıza analizi hizmetleri sağlayın ve teknik raporlar yayınlayın

Servis Yanıtı

Kalite Sorununa Yanıt Süresi: 24 saat içinde

İlgili Ürünler

U-Cıvata Prangaları (U-7/U-10/U-12, vb.)

Çatal Plakalar (Z-7/Z-10 vb.)

Yuvarlak Gözler / Soket Çatal Gözler

Boyunduruk Plakaları (L-10/L-12/L-16, vb.)

Derecelendirme Halkaları (FJP Serisi)

SSS

S: İletken tipine göre XGU Süspansiyon Kelepçesi modeli nasıl seçilir?

C: Esas olarak iletkenin dış çapına ve hesaplanan kopma kuvvetine (RTS) dayanmaktadır. Örneğin, LGJ-240/30 iletkenin dış çapı 21,6 mm ve RTS 75,19 kN'dir, dolayısıyla XGU-4 (70kN sınıfı) veya XGU-5 (100kN sınıfı) seçilmelidir. Ayrıntılar için üretici seçim kılavuzuna bakın.

S: İletken kurulumdan sonra neden kayıyor?

C: Olası nedenler: (1) Yetersiz kavrama kuvveti ile yanlış seçim; (2) Temizlenmemiş iletken yüzeyindeki yağ kirliliği veya oksit tabakası; (3) Yetersiz sıkma torku; (4) Kelepçe gövdesi aşınmış. Kurulum yüzeyini yeniden-seçin veya temizleyin ve belirtilen torka göre sıkın.

S: Alüminyum alaşımlı kelepçeler ve dökme demir kelepçeler arasında nasıl seçim yapılır?

C: Alüminyum alaşımlı kelepçeler hafiftir (enerji tasarrufu sağlar), korozyona-dayanıklıdır, kıyı ve genel ortamlara uygundur; Dökme demir kelepçeler, ağır yük ve iç kuru ortamlara uygun, daha düşük maliyetli ve daha yüksek mekanik dayanıma sahiptir. Ultra-yüksek gerilim hatları için alüminyum alaşımı tercih edilir.

S: Kelepçelerden korona deşarjı nasıl ele alınır?

C: (1) İletken çapaklarından kaynaklanıp kaynaklanmadığını kontrol edin ve gerekirse taşlayın; (2) Anti-korona kelepçelerle değiştirin (gövde eğrilik yarıçapı artırılmış); (3) Derecelendirme halkalarını takın; (4) Kurulum konumunu zayıf voltaj dağılımına sahip alanlardan uzağa ayarlayın.

S: Kelepçeler çalışma sırasında ısınırsa ne yapmalı?

C: Isınmaya genellikle aşırı temas direnci neden olur. Şunları kontrol edin: (1) İletken-kelepçe temas yüzeyinin oksitlenip oksitlenmediği; (2) Bağlantı elemanlarının gevşek olup olmadığı; (3) Enerji-tasarrufu sağlayan alüminyum alaşımlı kelepçelerin kullanılıp kullanılmadığı. Gerekirse kelepçeleri değiştirin veya şönt kabloları takın.

S: Büyük geçiş projeleri için kullanılabilirler mi?

C: Sıradan askı kelepçeleri büyük geçişler için uygun değildir. Daha büyük kavrama kuvveti, daha yüksek mekanik mukavemet ve özel-titreşim önleyici tasarıma sahip özel büyük çapraz süspansiyon kelepçeleri (XGH serisi gibi) gereklidir.
